网络协议分析

RIP v2 抓包与分析

实验环境：eNSP

如图在 R1的 GE0/0/1 端口上开启 Wireshark 抓包：

先进入R1：关闭该端口，在开启该端口，让 Wireshark 能抓到 RIP Request 和 RIP Response 包。

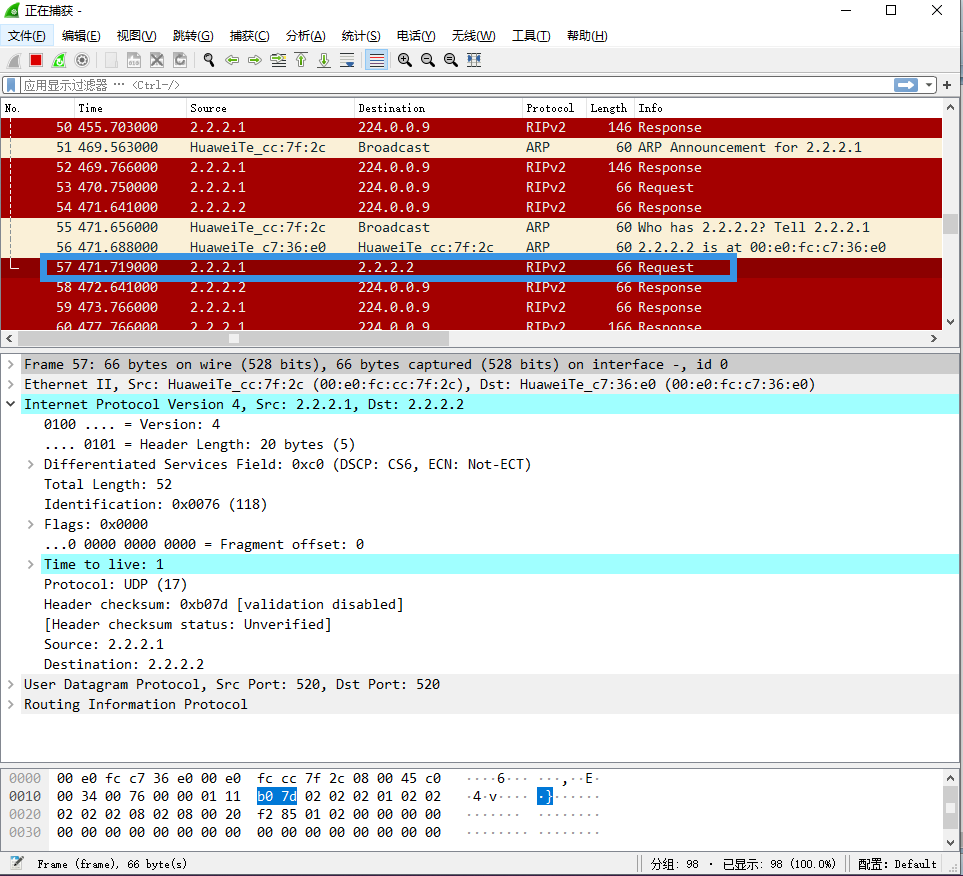

RIP Request 包：

RIPv2 协议的交互报文，对应的是Frame 57这条 RIPv2 请求包，下面从报文类型、协议字段、交互逻辑三方面分析：

一、报文基本信息（Frame 57）

报文类型：RIPv2 的Request（请求包）

传输层：基于 UDP 协议，端口号固定为520（RIP 协议的标准端口）

源 / 目的 IP：

源 IP：2.2.2.1（对应拓扑中 R1 的 G0/0/1 接口 IP）

目的 IP：2.2.2.2（对应拓扑中 R2 的 G0/0/0 接口 IP）

报文长度：66 字节（符合 RIPv2 请求包的典型长度）

二、****RIPv2 协议字段解析（关键部分）

从抓包的Routing Information Protocol部分可以看到 RIPv2 的核心字段：

Command****（命令字段）：值为1 → 表示这是Request（请求包），用于向对方请求路由信息；

（若值为2则是Response响应包，用于发送自己的路由表）

Version****（版本字段）：值为2 → 明确是 RIPv2 协议（支持无类路由、子网掩码、认证等）；

Route Entry****（路由条目）：

抓包中该请求包未携带具体路由条目（属于 “全路由请求”），作用是让对方（R2）返回自己的完整路由表。

三、交互逻辑（结合拓扑）

结合拓扑中 R1 和 R2 的 RIP 配置，这条报文的交互场景是：

发送方：R1（IP=2.2.2.1）主动向 R2（IP=2.2.2.2）发送 RIPv2 请求包，请求 R2 的路由信息；

后续动作：R2 收到请求后，会回复Response响应包（对应抓包中Frame 58的 RIPv2 Response），将自己的路由表（如 3.3.3.0/24）发送给 R1；

协议意义：RIPv2 通过 “请求 - 响应” 的方式同步路由，确保 R1 和 R2 的路由表一致，实现动态互通。

四、补充验证（抓包中其他 RIP 报文）

从抓包列表可以看到：

Frame 52/54/59：RIPv2 的Response包（Command=2），是设备主动发送的路由更新；

Frame 51：ARP 报文（用于解析 2.2.2.1 的 MAC 地址），是 RIP 报文传输前的链路层准备。

这条抓包完整体现了 RIPv2 的请求交互流程，符合 RIP 协议的动态路由同步逻辑，和我们之前配置的 R1/R2 的 RIP 策略完全匹配。

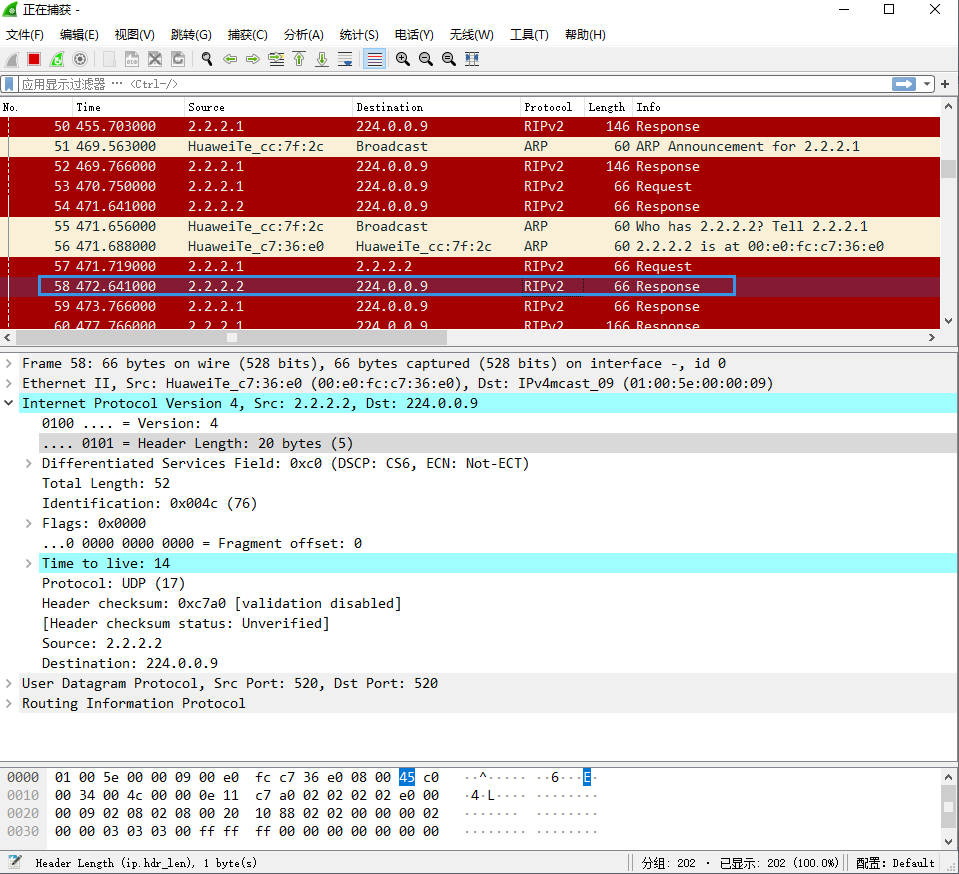

RIP Response 包：

RIPv2 的 Response****（响应包）（Frame 58），是 RIP 动态路由同步的核心报文之一，下面从报文属性、协议字段、交互逻辑三方面分析：

一、报文基本信息（Frame 58）

报文类型：RIPv2 的Response（响应包）

传输层：基于 UDP 协议，源 / 目的端口均为520（RIP 协议的标准端口）

源 / 目的 IP：

源 IP：2.2.2.2（对应拓扑中 R2 的 G0/0/0 接口 IP）

目的 IP：224.0.0.9（RIPv2 的组播地址，用于向同一 RIP 域内的设备广播路由更新）

报文长度：66 字节（符合 RIPv2 单条路由响应包的典型长度）

二、****RIPv2 协议字段解析（关键部分）

从Routing Information Protocol部分可以看到核心字段：

Command****（命令字段）：值为2 → 明确是Response（响应包），用于主动发送 / 回复路由信息；

Version****（版本字段）：值为2 → 是 RIPv2 协议（支持组播更新、子网掩码等特性）；

Route Entry****（路由条目）：

该响应包携带了 R2 的直连 / 学习到的路由（如拓扑中 R2 的3.3.3.0/24网段），通过该字段同步给 R1 及其他 RIP 域内设备。

三、交互逻辑（结合拓扑）

结合之前的配置，这条报文的场景是：

发送方：R2（IP=2.2.2.2）主动向 RIP 组播地址224.0.0.9发送响应包，同步自己的路由表；

接收方：同一 RIP 域内的设备（如 R1）会监听224.0.0.9，收到后更新本地路由表（比如 R1 会学习到 R2 的3.3.3.0/24网段）；

协议优势：RIPv2 用组播（224.0.0.9）替代 RIPv1 的广播，减少了网络中无关设备的报文开销。

四、抓包中其他关联信息

从抓包列表能看到：

Frame 57：是 R1 向 R2 发送的Request请求包，触发了本次 R2 的Response响应；

组播特性：目的 IP224.0.0.9是 RIPv2 的专属组播地址，体现了 RIPv2 相比 v1 的优化（广播→组播，更高效）。

这条抓包完整呈现了 RIPv2 的主动路由更新流程，和我们配置的 R1/R2 动态路由互通逻辑完全一致，是 RIP 协议实现全网路由同步的关键交互。

Packet Tracer - 实施一个小型网络

# RTA:
enable
conf t
hostname RTA

enable secret Ciscoenpa55

line console 0
password Cisco linepa55
login
exit

line vty 0 15
password Ciscolinepa55
login
transport input all
exit

banner motd #MOTD#

int g0/0
description To_SW1
ip add 10.10.10.1 255.255.255.0
no shutdown
int g0/1
description To_SW2
ip add 10.10.20.1 255.255.255.0
no shutdown

exit
exit
write memory

# SW1:
enable
conf t
hostame SW1

int vlan1
des default_int
ip add 10.10.10.2 255.255.255.0
no shutdown
exit

ip default-gateway 10.10.10.1

enable secret Ciscoenpa55

line console 0
password Ciscolinepa55
login
exit

line vty 0 15
password Ciscolinepa55
login
transport input all
exit

write memory

# SW2:
enable
conf t
hostame SW2

int vlan1
des default_int
ip add 10.10.20.2 255.255.255.0
no shutdown
exit

ip default-gateway 10.10.20.1

enable secret Ciscoenpa55

line console 0
password Ciscolinepa55
login
exit

line vty 0 15
password Ciscolinepa55
login
transport input all
exit

write memory

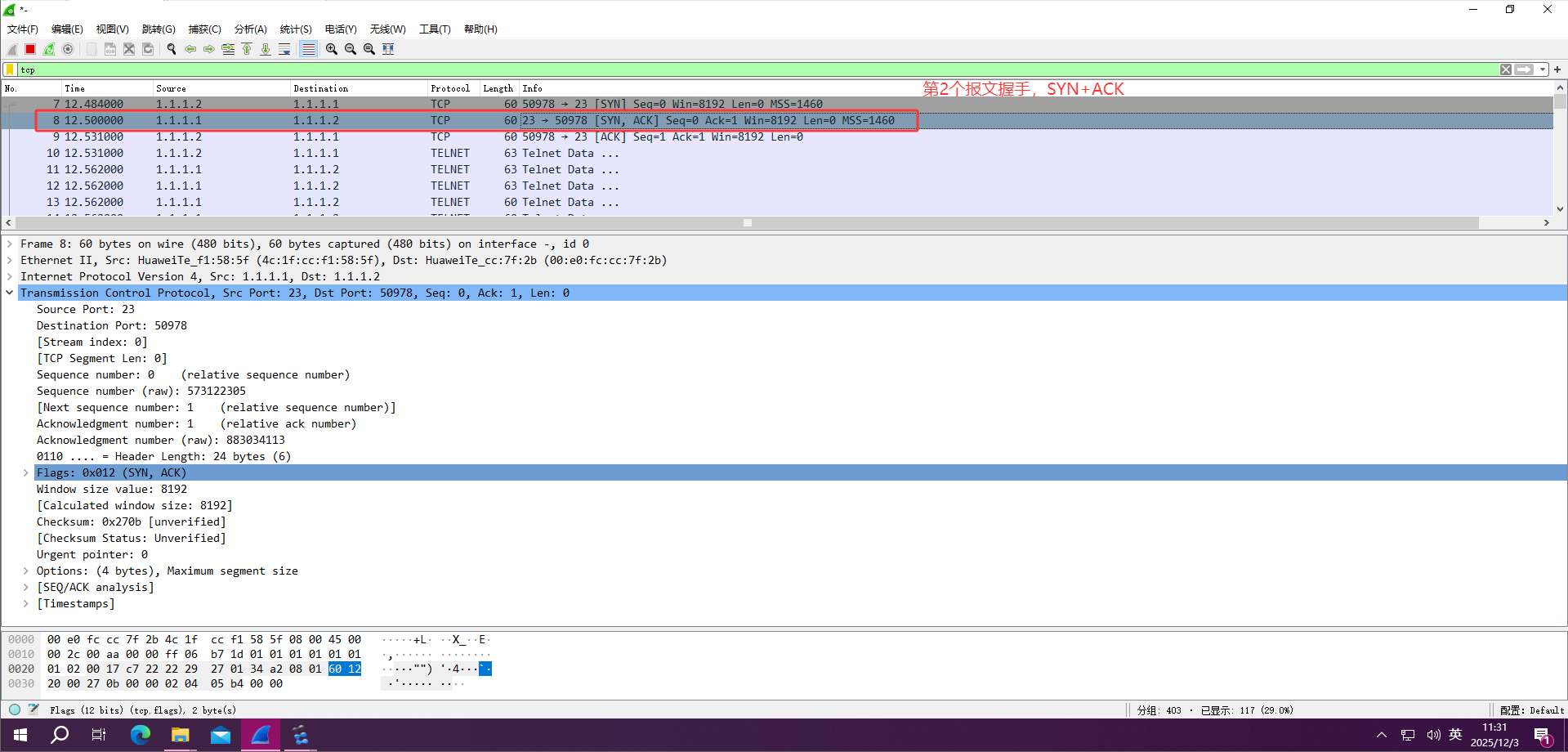

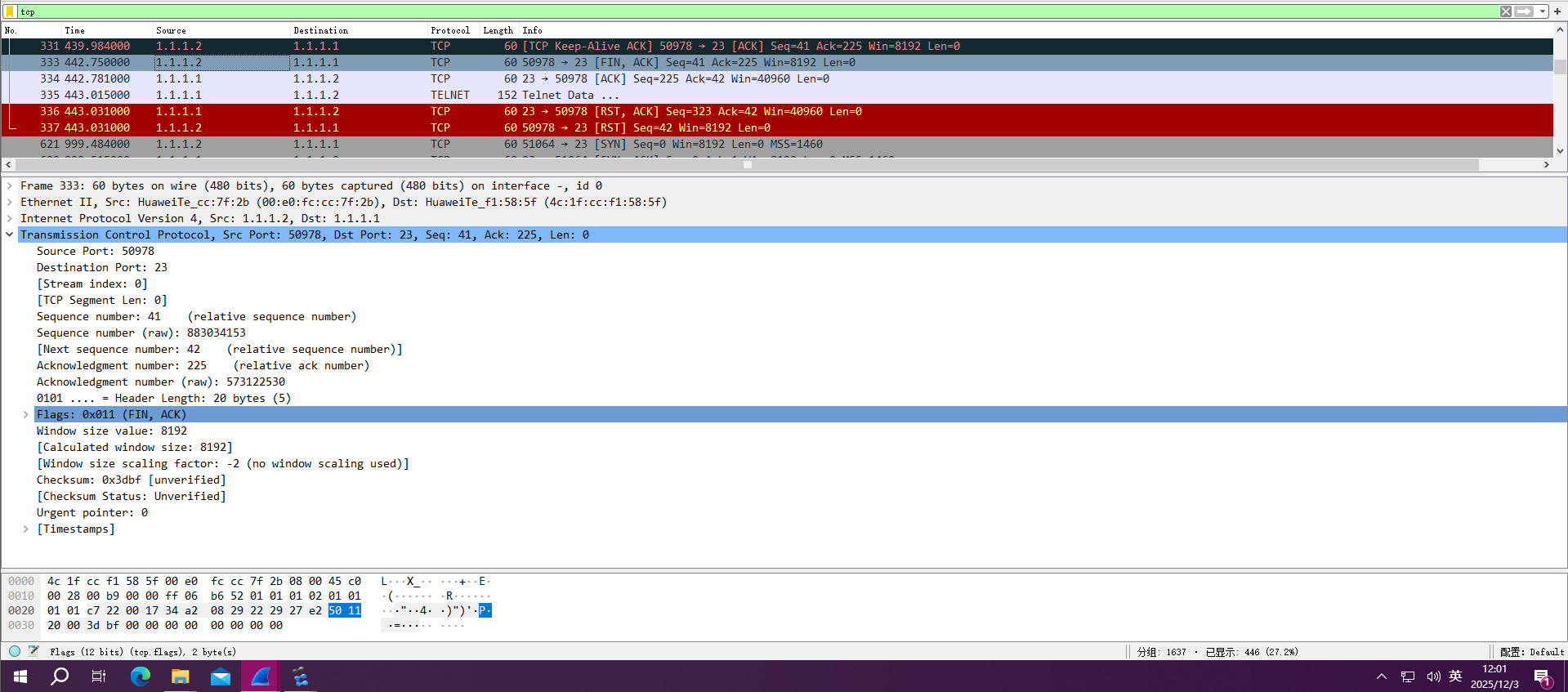

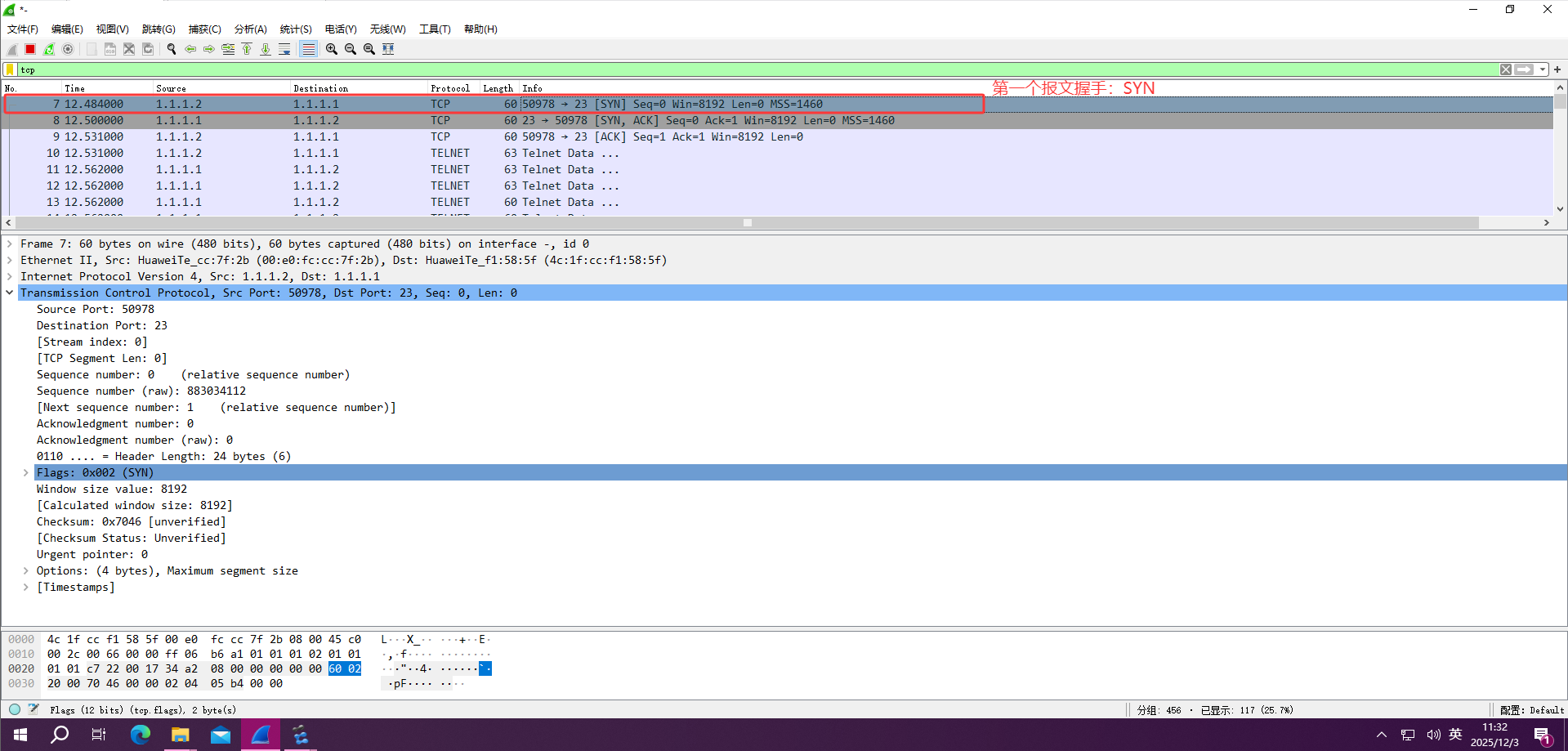

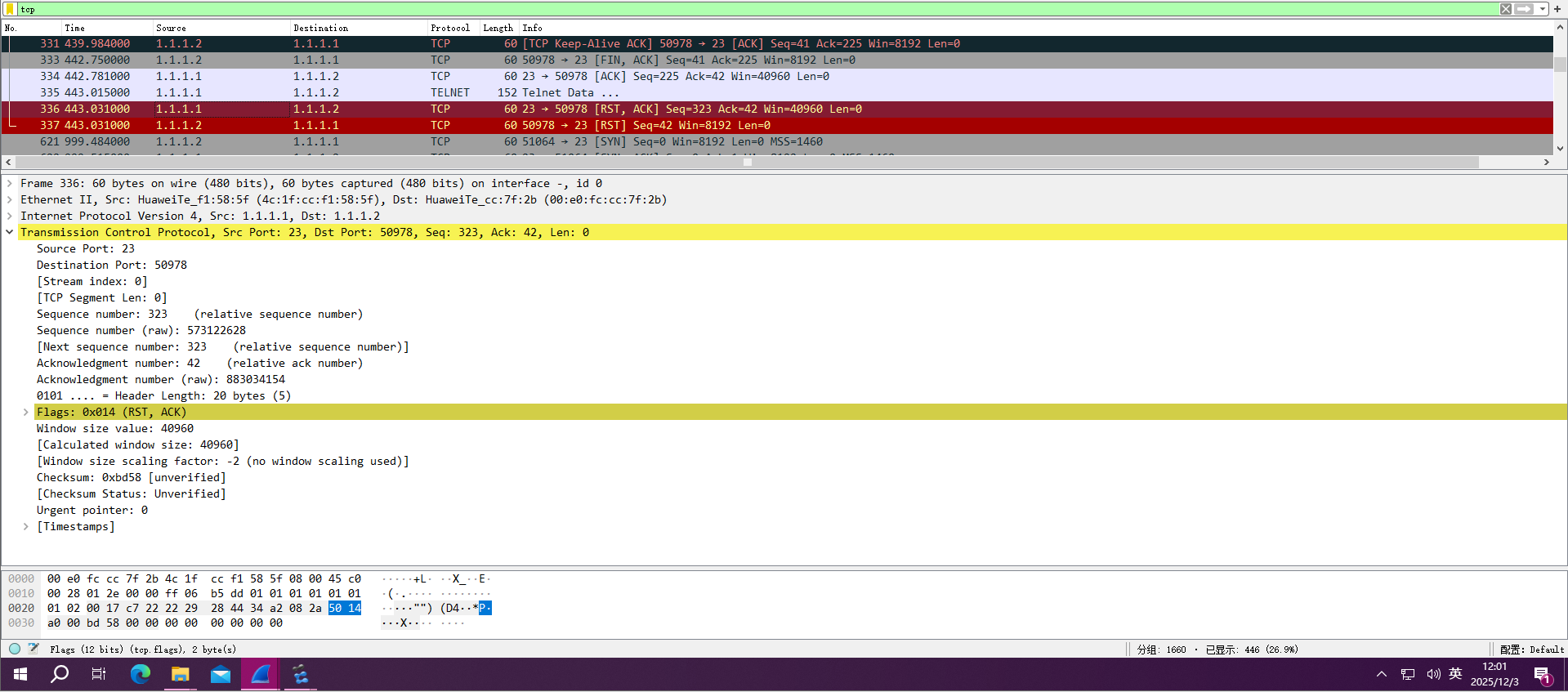

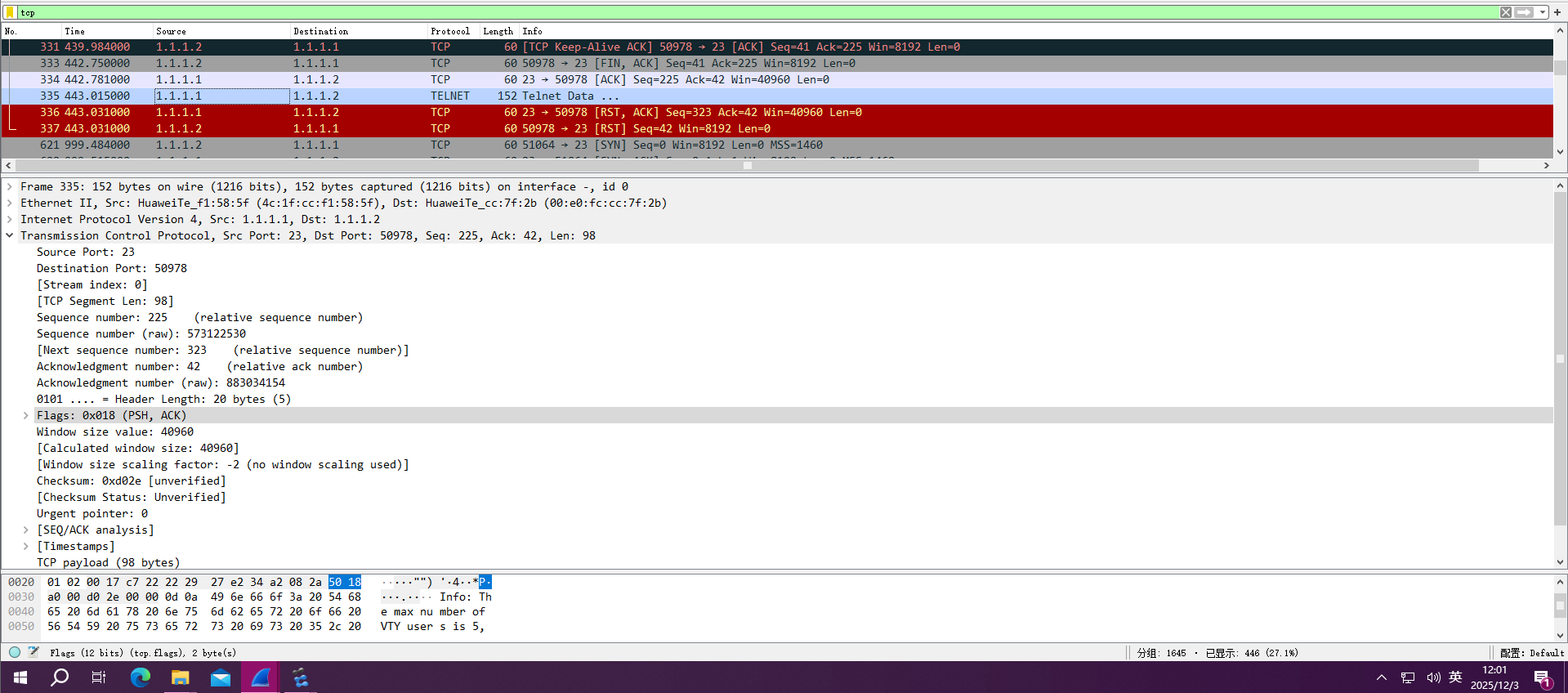

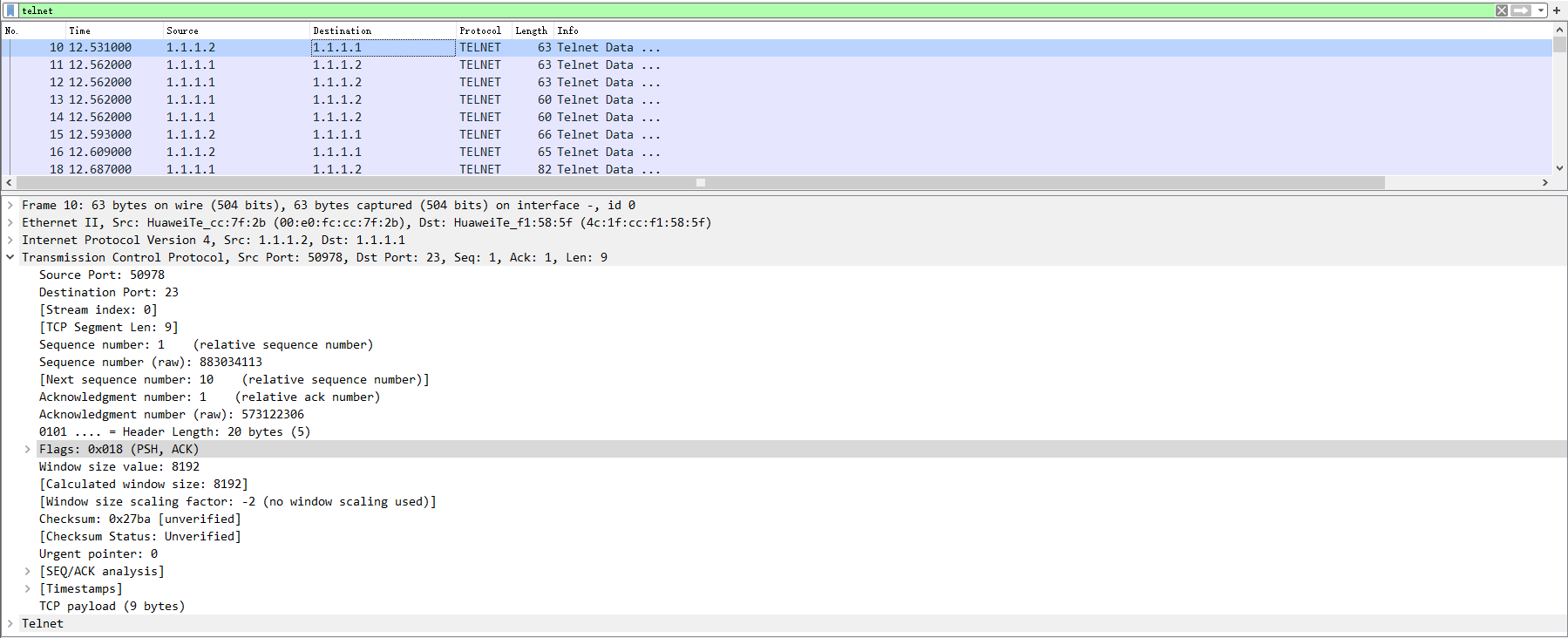

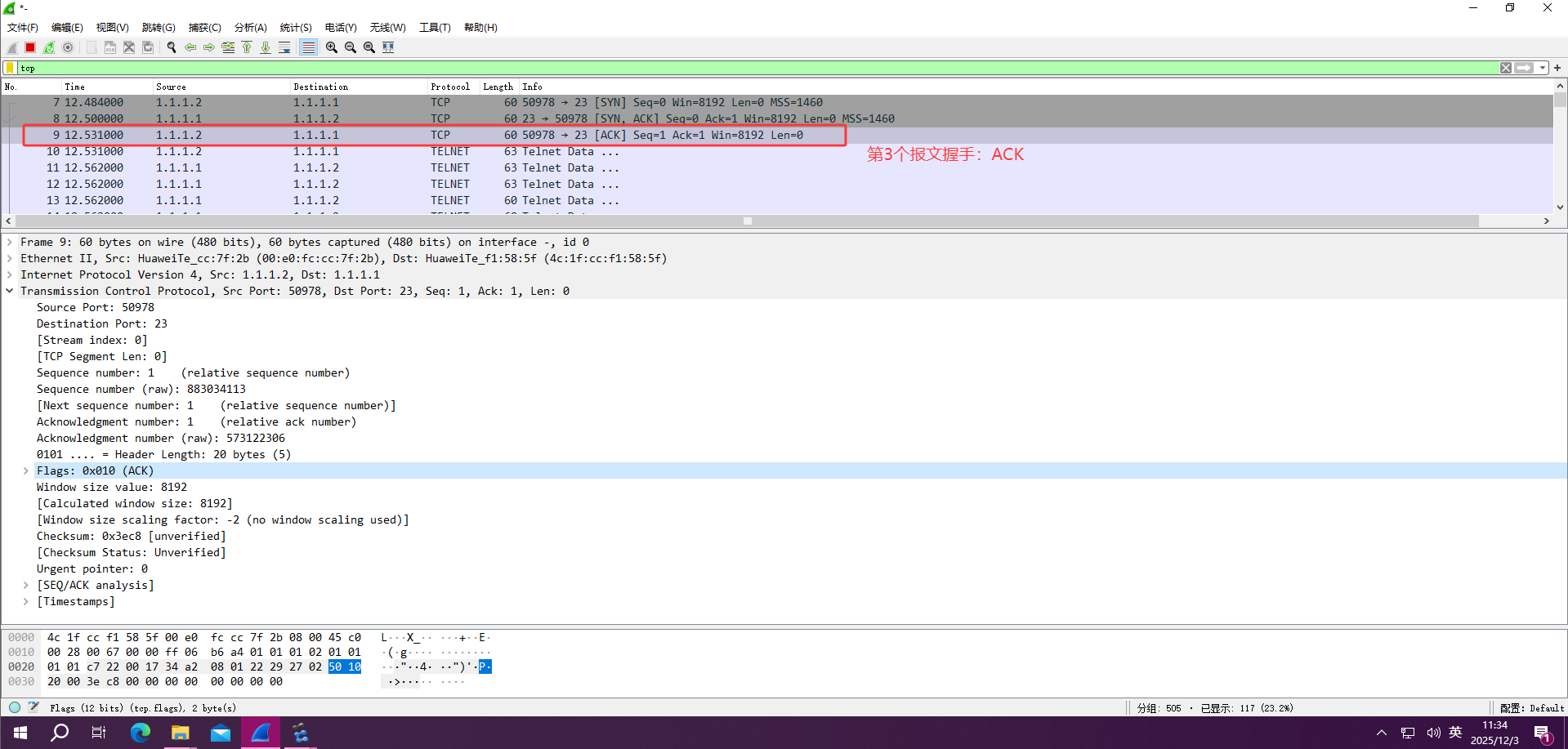

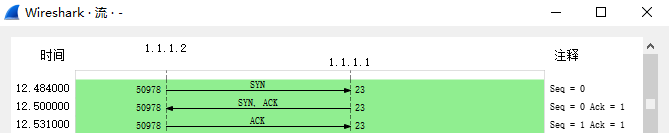

Telnet 抓包分析 && TCP 三握四挥抓包

在ESW1上增添配置：

<ESW1>sys
Enter system view, return user view with Ctrl+Z.
[ESW1]user-interface vty 0 4
[ESW1-ui-vty0-4]authentication-mode password
[ESW1-ui-vty0-4]set authentication password cipher 123456
[ESW1-ui-vty0-4]user privilege level 3

在ESW1的GE0/0/4口上进行抓包：
