数字电路/数学电子技术基础
逻辑门

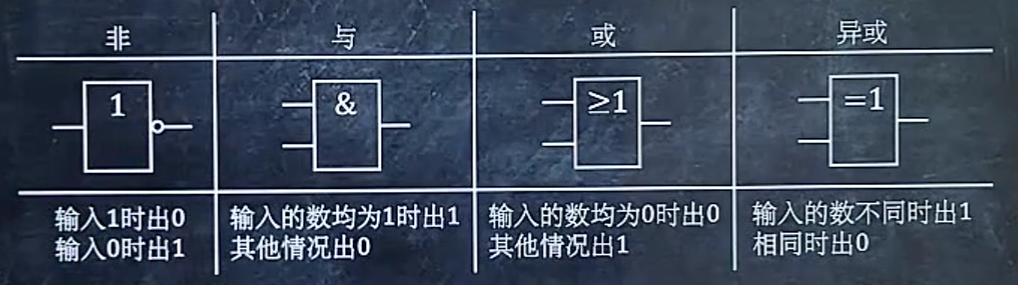

逻辑门 基本概念
非：输出与输入相反
与：全1为1，其余为0
或：全0为0，其余为1
异或：不同为1，相同为0

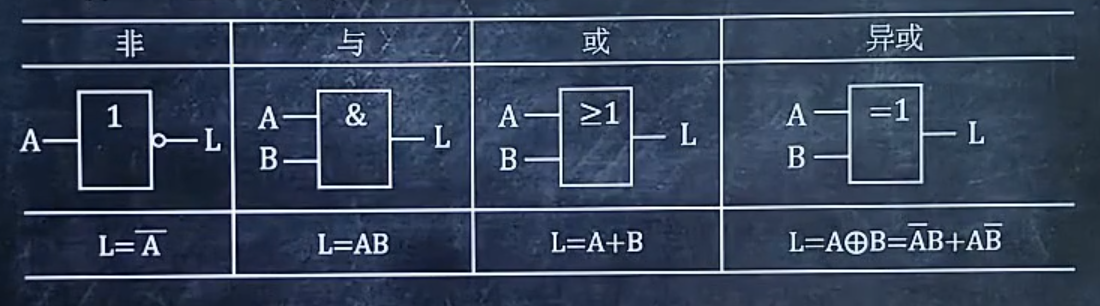

逻辑门 基本组成图像
逻辑图 及其函数表达式
逻辑图：由 逻辑门基本组成图像 组合而成
逻辑门函数表达式 L
根据 逻辑图 推 函数表达式L：

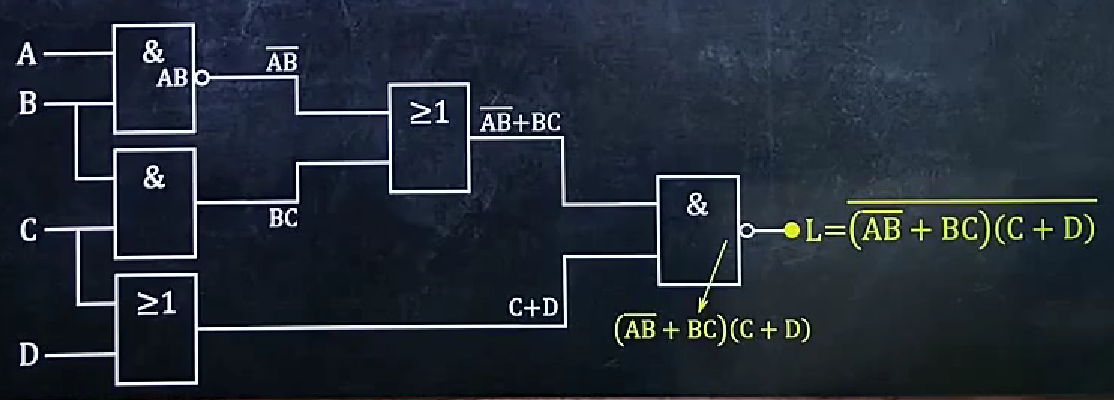

例1：

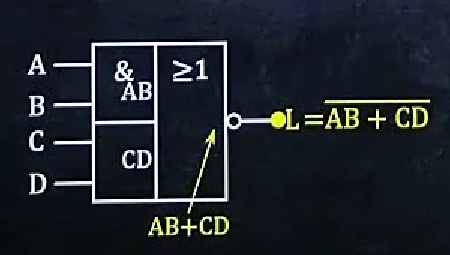

例2：
已知 函数表达式L 求 画 逻辑图：
先加(先画或门)，再乘(再画与门)，然后合并重复的元素。负号(非门)视情况插入。

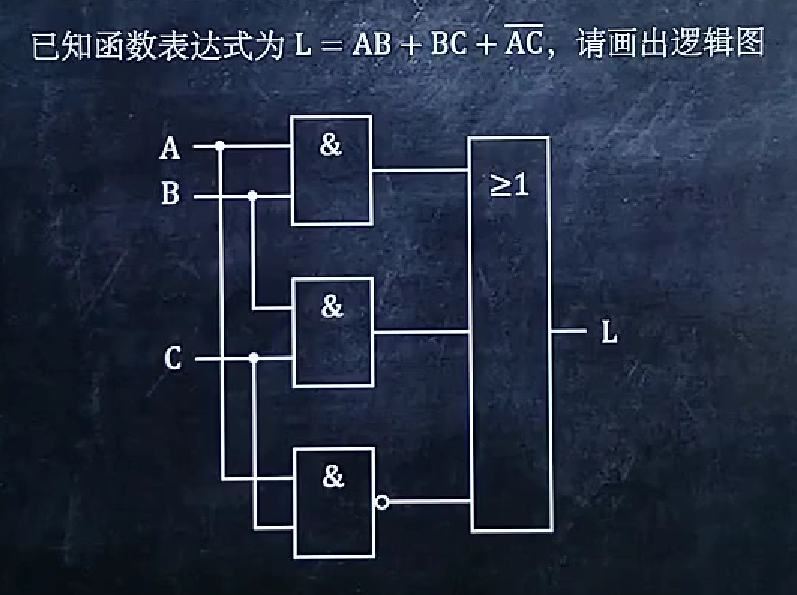

例1：
要学会 逻辑图及其函数表达式 的相互推算。
逻辑表达式
围绕 化简逻辑表达式 展开。
卡诺图
