在部署了1panel的阿里云服务器上开启frp实现RDP内网穿透

frp 介绍：

frp 是一个专注于内网穿透的高性能的反向代理应用，支持 TCP、UDP、HTTP、HTTPS 等多种协议，且支持 P2P 通信。可以将内网服务以安全、便捷的方式通过具有公网 IP 节点的中转暴露到公网。

目的：实现内网穿透，以通过公网IP，远程使用Windows自带远程桌面连接

配置设备：

  • 带公网IP的阿里云服务器，并在其上部署1Panel - 作为frp服务器
  • Windows终端设备(笔记本)

参考文章：

一、前置准备

服务器端：

1. 下载 frp 服务端

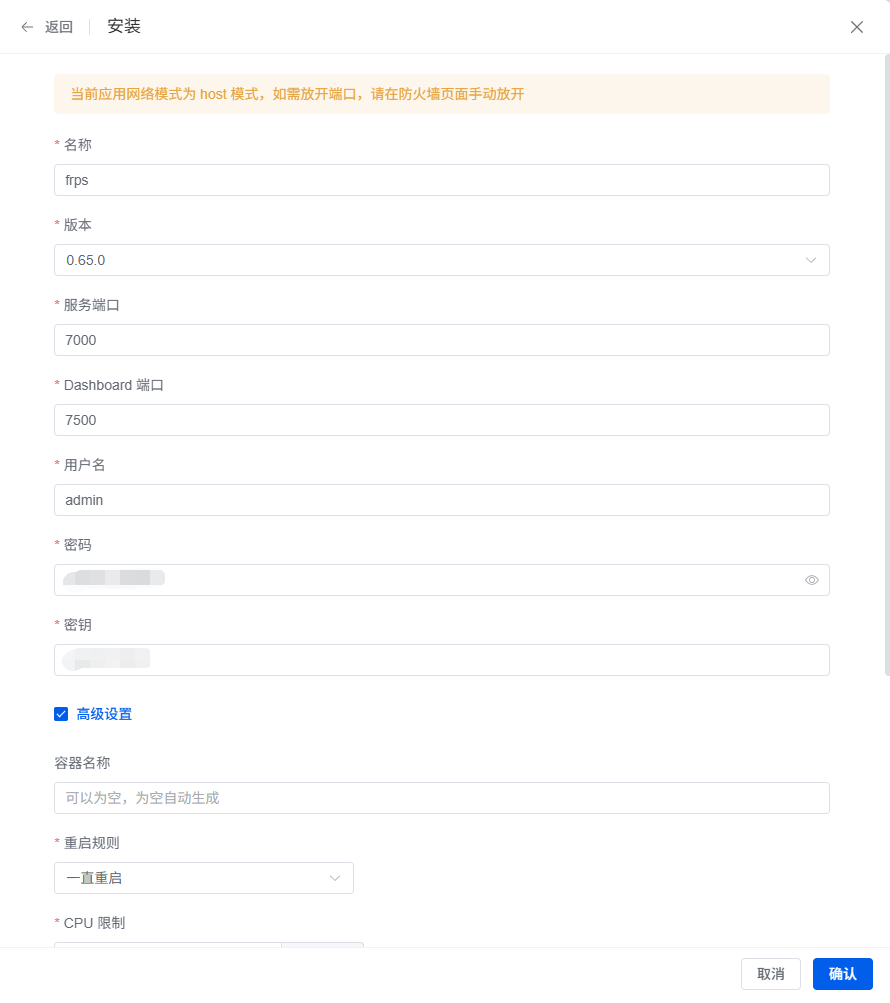

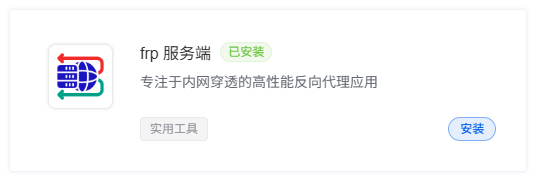

1Panel - 应用商店 - frp 服务端 - 安装

当时使用的版本号：v0.65.0

2. 服务器开放对应端口

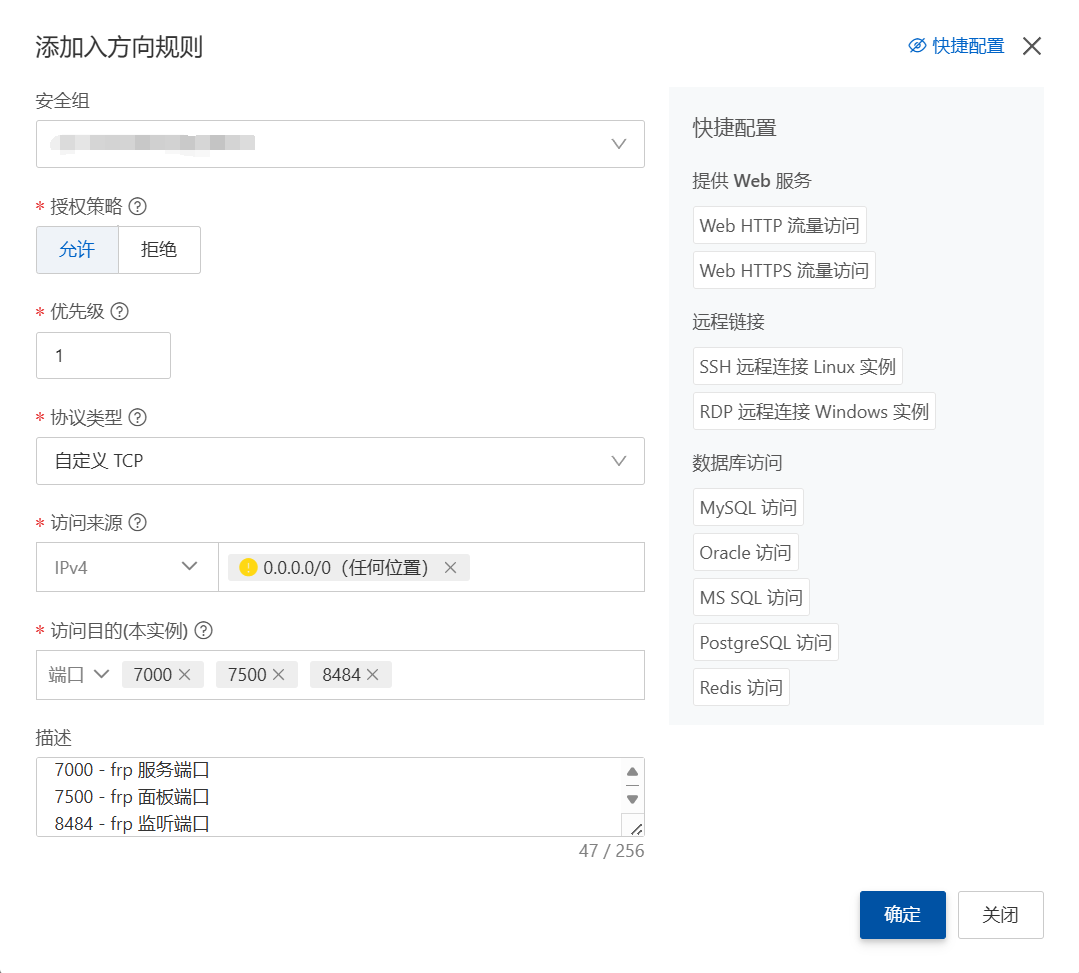

(1) 进入阿里云对应的服务器实例 - 网络与安全组

添加入方向规则 - 端口 7000、7500、8484

  • 7000 - frp 服务端 与 frp 客户端连接端口(serverPort)
  • 7500 - frp 面板端口
  • 自定义一个端口，如：8484 - frp 服务对外开放端口(remotePort)

(2) 检查端口开放状态

1Panel - 打开终端

1
2
3
4
# 查看防火墙端口开放状态
sudo ufw status
# 查看防火墙指定端口开放状态，若无任何输出，则该端口未开放
sudo ufw status | grep "具体端口号/tcp"

如果端口在 阿里云 - 网络与安全组 放行后仍未开放，说明服务器操作系统本身端口未开放

1
2
3
4
5
6
7
8
# 开放 7000（frp 通信）、7500（管理后台）、6000（SSH 穿透）端口（TCP 协议）
sudo ufw allow 7000/tcp
sudo ufw allow 7500/tcp
sudo ufw allow 6000/tcp
# (如果要关闭端口)
sudo ufw delete allow xxxx/tcp
# 重启 ufw 使规则生效（若已启用）
sudo ufw reload
1
2
# 再次验证开放状态
sudo ufw status | grep -E "7000|7500|6000"

客户端：

1.下载 frp 并解压

GIthub上的下载地址：Releases · fatedier/frp

比如 X86 - Windows 设备下载 windows_amd64 版本即可。

注：确保客户端所下载版本与服务端版本保持一致

2. 分析 frp 本体文件结构

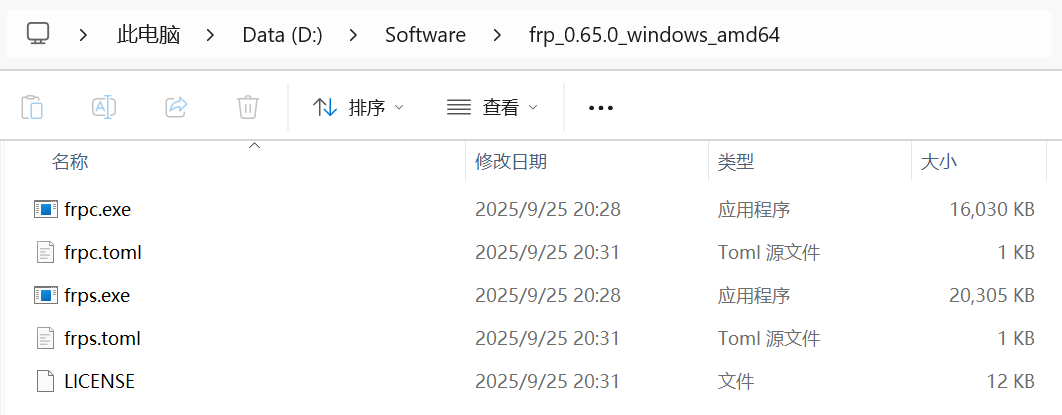

解压完文件结构如下：

文件结构：

  • frpc.exe：FRP 客户端执行程序。
  • frpc.toml：FRP 客户端的配置文件。
  • frps.exe：FRP 服务端执行程序（如果你只使用客户端，可以忽略）。
  • frps.toml：FRP 服务端的配置文件。

打开 frpc.toml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# 全局连接配置
serverAddr = "服务端设备的公网IP地址"
# frp 服务端的监听端口
serverPort = 7000

# 新建一个代理穿透规则
[[proxies]]
# 这个代理规则的名称
name = "test-tcp"
# 代理的类型：tcp/udp/http/https
type = "tcp"
# 本地被穿透IP地址(要把哪个本地服务暴露出去)
localIP = "127.0.0.1"
# 本地服务的端口号,由于目的是实现windows远程桌面连接，这里使用RDP对应的3389端口
localPort = 3389
# frp 服务端对外暴露的端口
remotePort = 6000
1
2
3
4
5
6
7
8
9
10
flowchart LR
    A[外部设备] -->|连接 服务端公网IP:6000| B[frp服务端]
    B -->|监听7000端口 与客户端建立连接| C[frp客户端]
    C -->|转发请求到本地服务| D[客户端RDP服务]
    D -->|监听127.0.0.1:3389端口| E[本地设备]

    style A fill:#f9f,stroke:#333,stroke-width:2px
    style B fill:#9ff,stroke:#333,stroke-width:2px
    style C fill:#ff9,stroke:#333,stroke-width:2px
    style D fill:#9f9,stroke:#333,stroke-width:2px

二、具体操作

更多、更详细的具体操作 请查看官方示例：示例 | frp

通过 RDP 访问内网机器

通过简单配置 TCP 类型的代理，使用户能够访问内网服务器。

1. 服务端配置

在具有公网IP的服务端上配置 frps.toml

针对 1Panel 上的 frp 为例，找到 文件 - /opt/1panel/apps/frps/frps/data/frps.toml，打开frps.toml

1
2
# frp 服务端用于提供客户连接的端口
bindPort = 7000
2. 客户端配置

在客户端上配置 frpc.toml

3. 启动 frp 客户端

客户端 - 在 frpc 所在文件夹位置打开 cmd 终端：

1
2
# 启动 frp 客户端
frpc.exe -c frpc.toml

PS：可以编写脚本一键启动：

（新建frpc_start.bat：）

1
2
3
4
@echo off
:home
frpc.exe -c frpc.toml
goto home

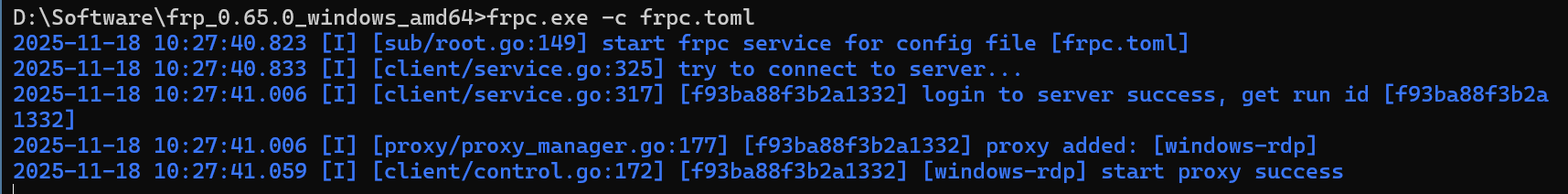

如上图所示，frp 客户端启用成功

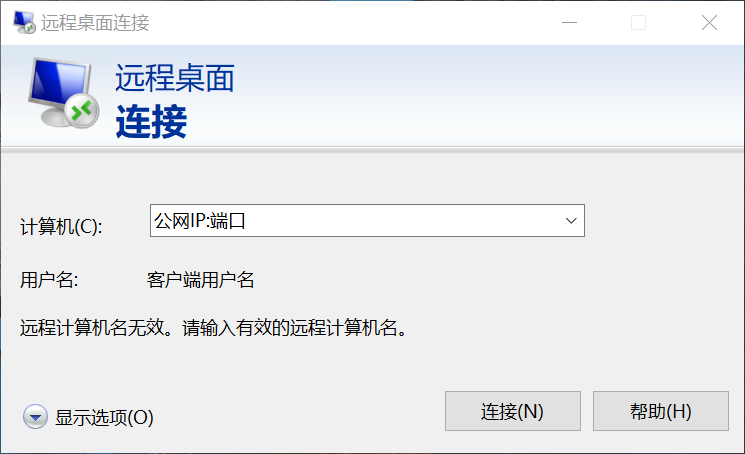

4. 使用 Windows 远程连接 (RDP)

计算机：服务端公网IP:开放端口

用户名：客户端用户名

密码：客户端密码

三、FRP 开机启动

参考文章：

1. 下载 NSSM，解压到自定义文件夹

NSSM（Non-Sucking Service Manager）是一款 Windows 平台的服务管理工具，可将程序注册为系统服务并监控运行状态，程序崩溃时自动重启，确保服务真实可用；支持图形化安装 / 卸载服务，运行日志记录至系统事件日志，解决了传统服务工具无法处理程序故障的问题。

NSSM 是一个类似于 srvany 和 cygrunsrv 的服务辅助程序。它能够将任何应用程序以 NT 服务的形式启动，并且如果该服务因任何原因出现故障，它会自动重新启动该服务。

NSSM下载地址：NSSM

2. 在 nssm.exe 所在目录打开 cmd
3. 创建 nssm 服务

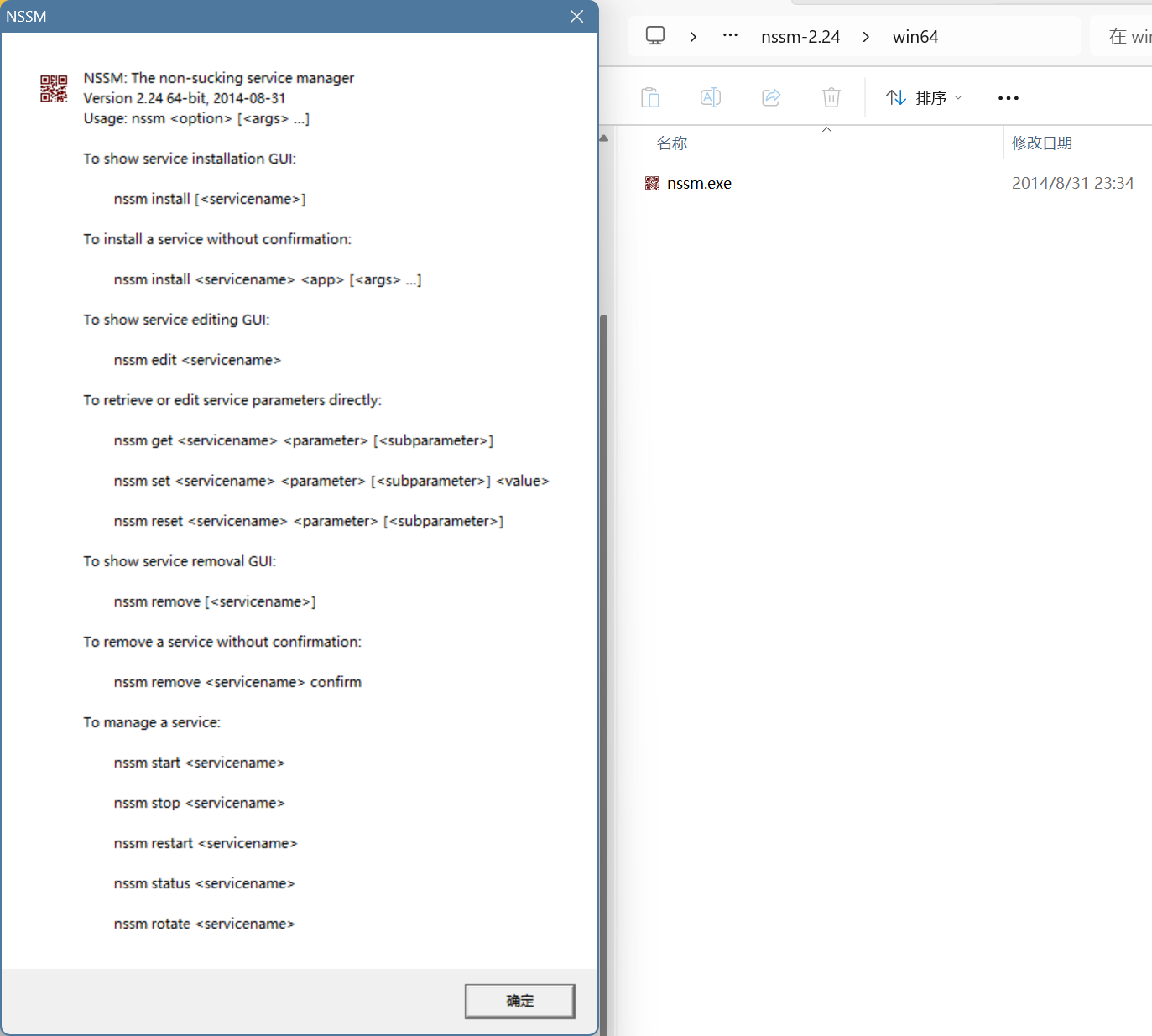

双击 nssm.exe，可以查看命令

配置项说明：

Path：运行应用程序的程序
Startup directory：应用程序所在的目录
Arguments：应用运行的参数
Service name：生成服务的名称
最后点击install service 完成windows服务安装，在windows服务列表就能看到创建的服务了。

常用命令

1
2
3
4
5
6
7
8
nssm install servername //创建servername服务，弹出配置界面
nssm start servername //启动服务
nssm stop servername //暂停服务
nssm restart servername //重新启动服务
nssm remove servername //删除创建的servername服务
nssm edit servername//更改servername服务，弹出修改界面
nssm set servername 参数名 参数值 //设置服务参数值
sc delete servername//windows删除服务命令
1
2

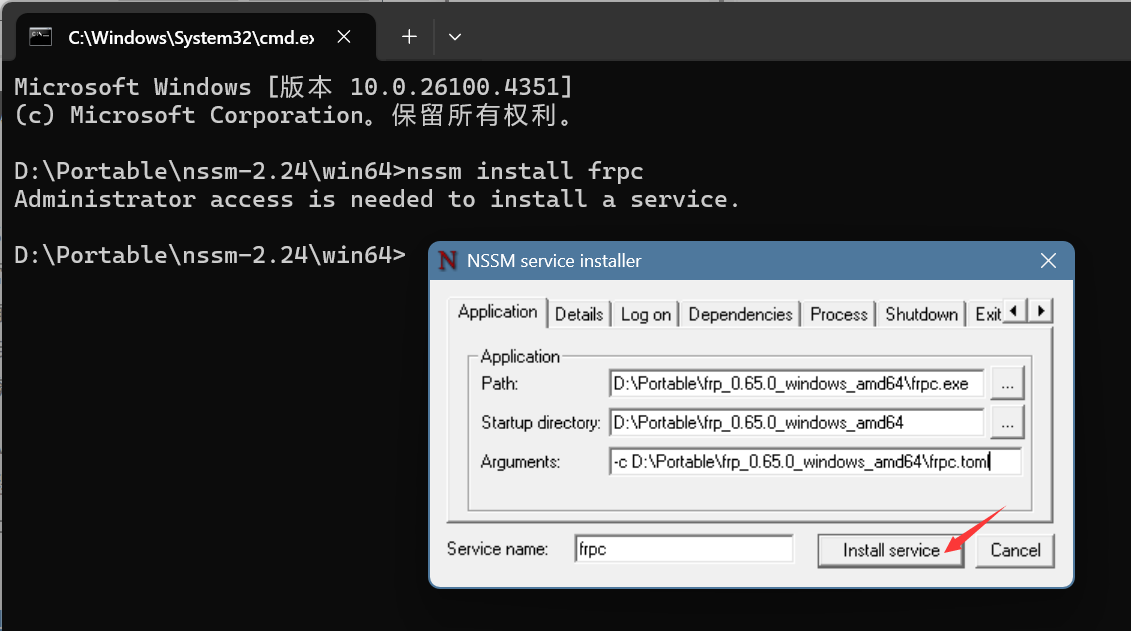

# 创建服务(命名为frpc)，弹出配置界面
nssm install frpc
1
2
3
4
# 图形化界面(NSSM service installer)中填写
Path: frpc.exe的绝对路径
Startup directory: frpc.exe的安装文件夹
Arguments: -c frpc.toml的绝对路径

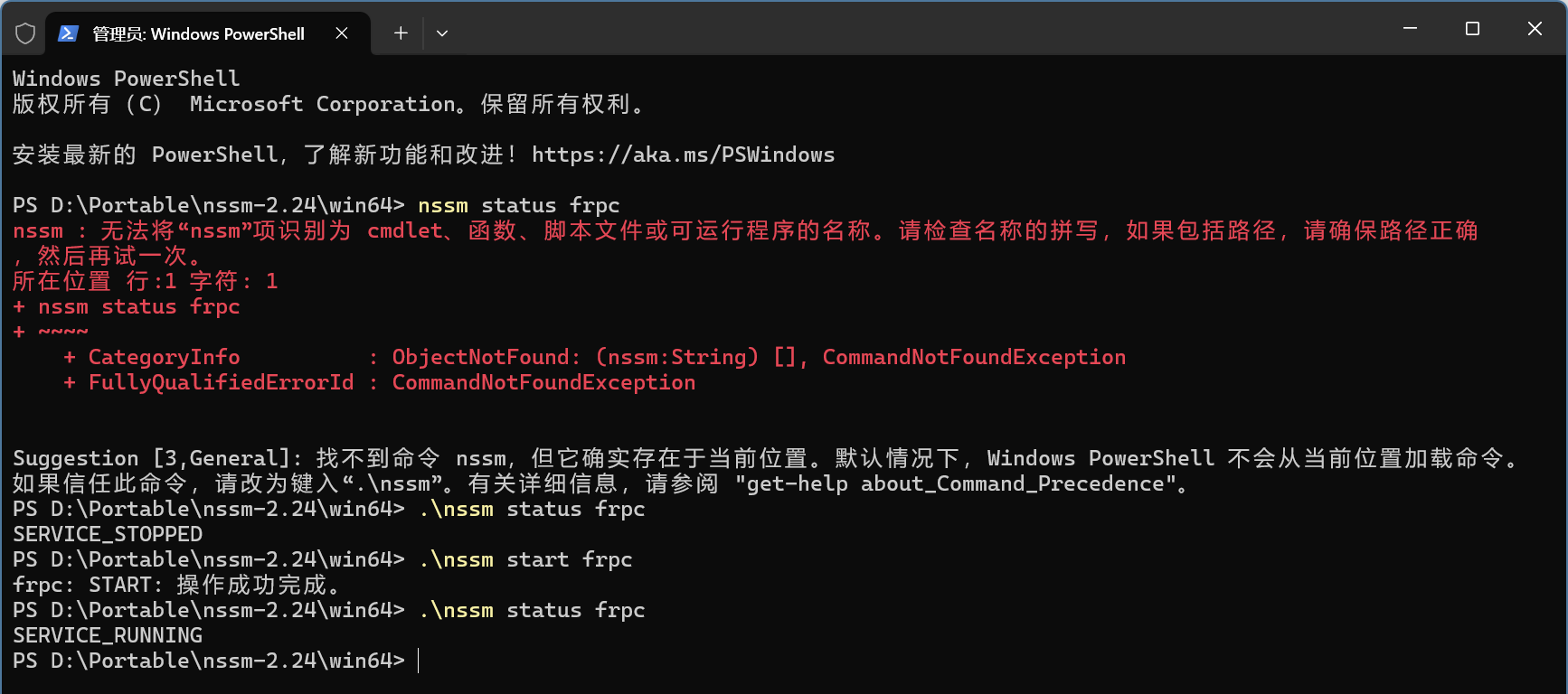

在 nssm.exe 所在文件夹以管理员模式打开 powershell，

1
2
3
4
# 查看服务状态
.\nssm status frpc
# 启动服务
.\nssm start frpc

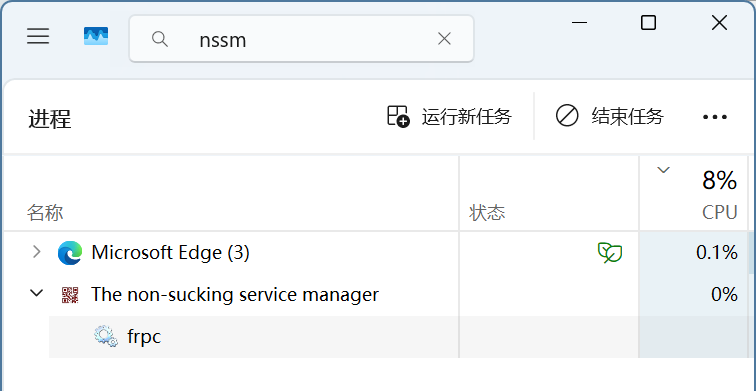

打开任务管理器，搜索 nssm，你能看到创建的任务。
